Diagnostika u nás není jen měření – je to komplexní analýza stavu stroje s cílem nalézt skutečnou příčinu problémů a, pokud je to možné, rovnou ji i odstranit.
Obráběcí stroje jsou složité systémy, a proto kombinujeme různé měřicí metody – mechanické i elektrické – s důrazem na individuální přístup ke každému stroji.

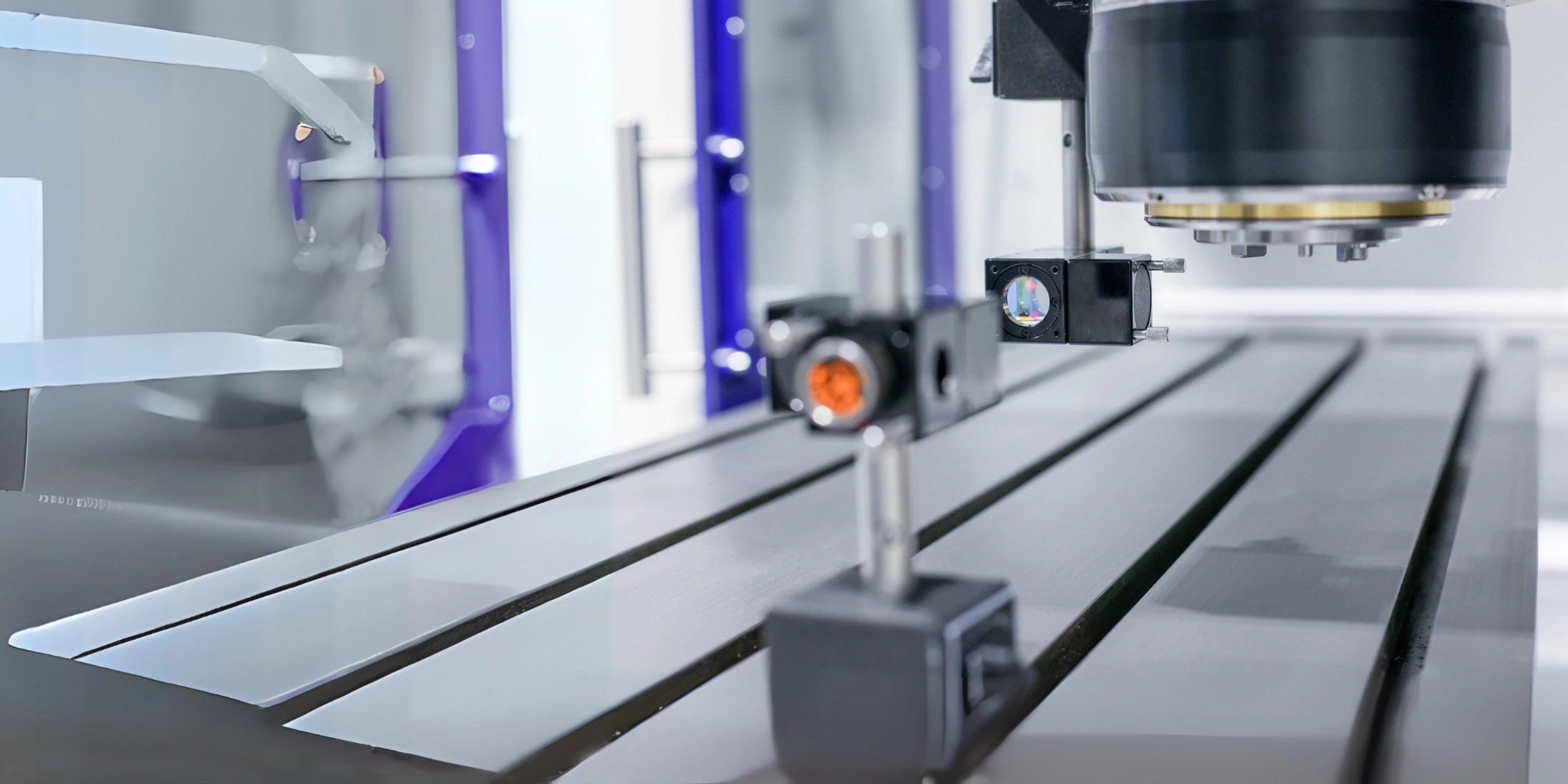

Kontrola technických parametrů vřetene při odborné opravě
Ozvěte se nám!

Chcete mít jistotu, že váš stroj běží tak, jak má?

Připravíme diagnostiku přesně podle vašich potřeb a provozních podmínek.

Naším cílem není jen zjistit chybu, ale nabídnout řešení. Na základě měření vám doporučíme konkrétní úpravy, ustavení nebo návazné servisní kroky – ať stroj opět pracuje přesně a spolehlivě.

Jiří Štecher
specialista diagnostiky

S čím vám v oblasti diagnostiky pomůžeme?

01

Měření geometrie strojů

Přesnost na prvním místě – odhalíme i setinové odchylky.

Provádíme geometrická měření soustruhů, frézek a dalších obráběcích strojů podle příslušných technických norem. Zaměřujeme se na kontrolu lineárních vedení, kolmosti os, přesnosti pohybů a ustavení stroje – vše s maximální precizností.

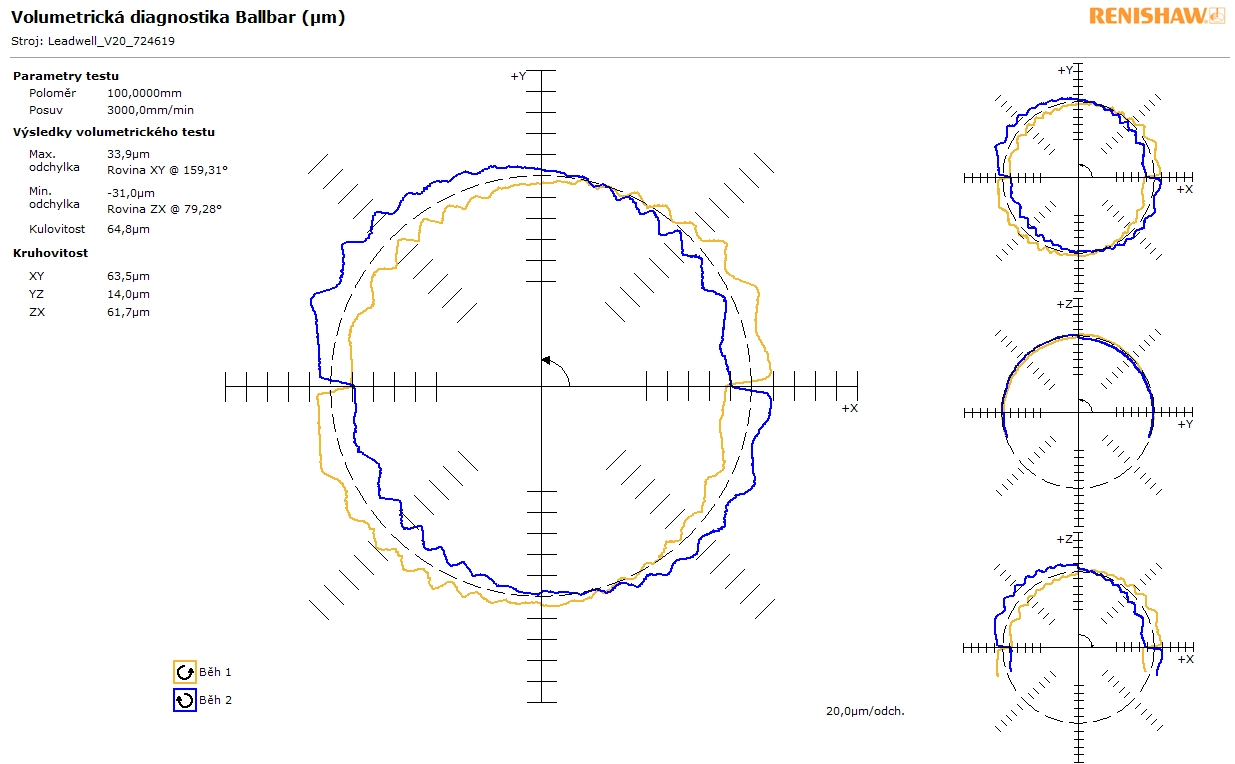

Měření technického stavu CNC stroje pomocí Ballbar test

Používané metody a vybavení

  • Renishaw Ballbar

    Pro kontrolu geometrie a vůlí lineárních os – snadno a rychle odhalíme kruhovitostní chyby, reverzní vůle nebo dynamickou nestabilitu stroje.

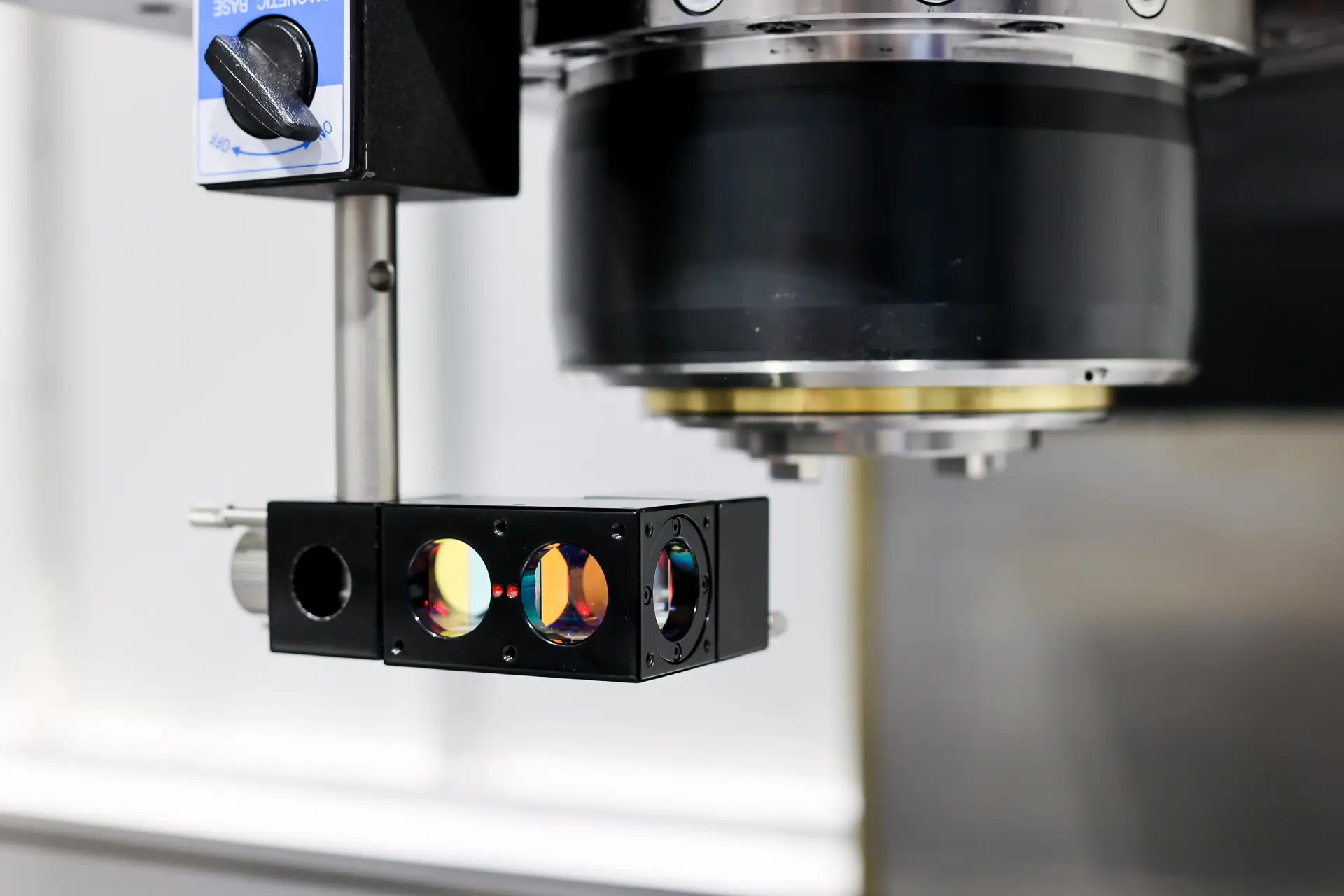

  • Laserový a kalibrační systém Renishaw

    Slouží k diagnostice přesnosti lineárních i rotačních os. Umožňuje také kompenzaci odchylek přímo v řídicím systému CNC stroje.

  • Elektronické i klasické vodováhy

    Používáme pro precizní ustavení a vyrovnání stroje s přesností až ±0,01 mm na metr.

  • Schlesingerovy metody měření

    Osvědčený standard pro geometrickou přesnost – sledujeme rovnoběžnost, kolmost a přímkovitost podle typu stroje.

  • Speciální měřidla a přípravky vlastní výroby

    Pro nestandardní aplikace a měření v omezených podmínkách vyrábíme vlastní řešení – trny, dorazy, držáky, úhelníky, etalony a další pomůcky.

02

Vibrodiagnostika

Vibrace vám napoví víc, než si myslíte

Specializujeme se na vibrační měření rotačních částí strojů – nejčastěji vřetenových jednotek, ale i motorů, rotorů, převodovek nebo speciálních zařízení.
Naše dlouholeté zkušenosti přenášíme do každé zakázky s důrazem na individuální přístup ke konkrétnímu stroji, provozu i zákazníkovi.
Spolupracujeme s odborníky z ČVUT, VŠB i předními světovými značkami v oblasti diagnostiky, jako je SKF. Díky tomu poskytujeme služby na špičkové úrovni.

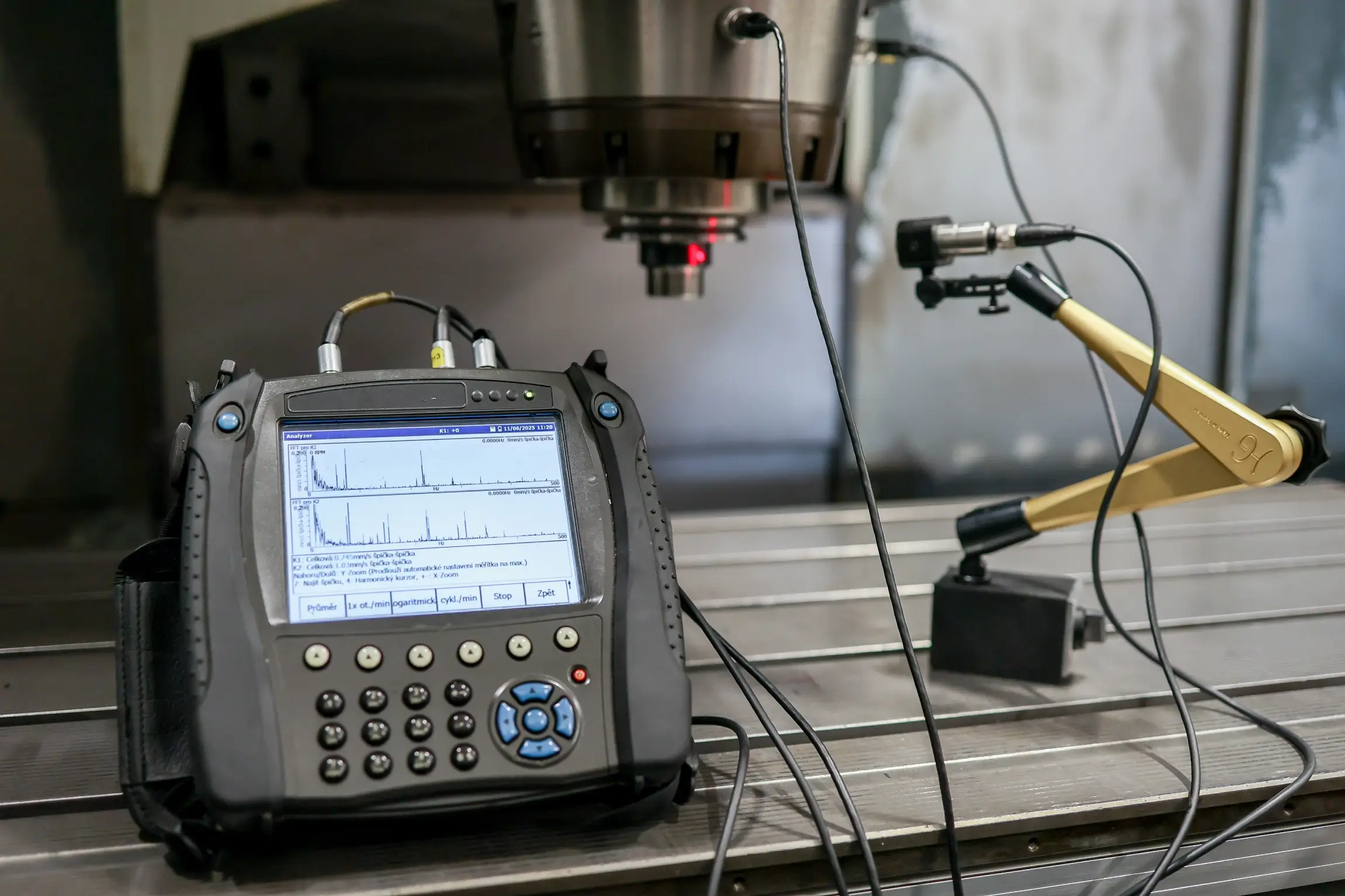

Vibrodiagnostika vřetene v provozu

Co umíme?

  • Měření vibrací, teploty a dynamického chování vřeten

  • Prediktivní měření (např. 2× ročně) s vyhodnocením trendů a plánováním servisních zásahů

  • Vyvažování vřeten a rotačních částí přímo u zákazníka

  • Stacionární i mobilní vyvažování – pro zařízení jako jsou navíječky, drtiče, ventilátory, míchadla nebo oplétací stroje

Měření provádíme pomocí profesionálních přístrojů (např. SKF, Prüftechnik, Adash) s možností analýzy frekvenčního spektra a fázové diagnostiky.

03

Online monitoring vibrací

Trvalý dohled nad stavem stroje – bez nutnosti návštěvy technika

Pomocí zákaznického portálu MyMachine nabízíme možnost nepřetržitého sledování vibrací a provozních stavů strojů. Veškerá data jsou přehledně vizualizována a dostupná kdykoliv a odkudkoliv.

Co monitoring zahrnuje?

  • Vibrační 3osý senzor – snímá vibrace na hlavních komponentech stroje

  • Sběr provozních otáček z vřetene nebo motoru – pro lepší vyhodnocení chování v čase

  • Komunikační jednotku pro přenos dat do cloudu

  • Webové rozhraní pro analýzu a sledování stavu jednotlivých zařízení

Díky tomu můžete včas plánovat údržbu, sledovat vývoj závad a minimalizovat riziko nečekané odstávky.

Související služba

04

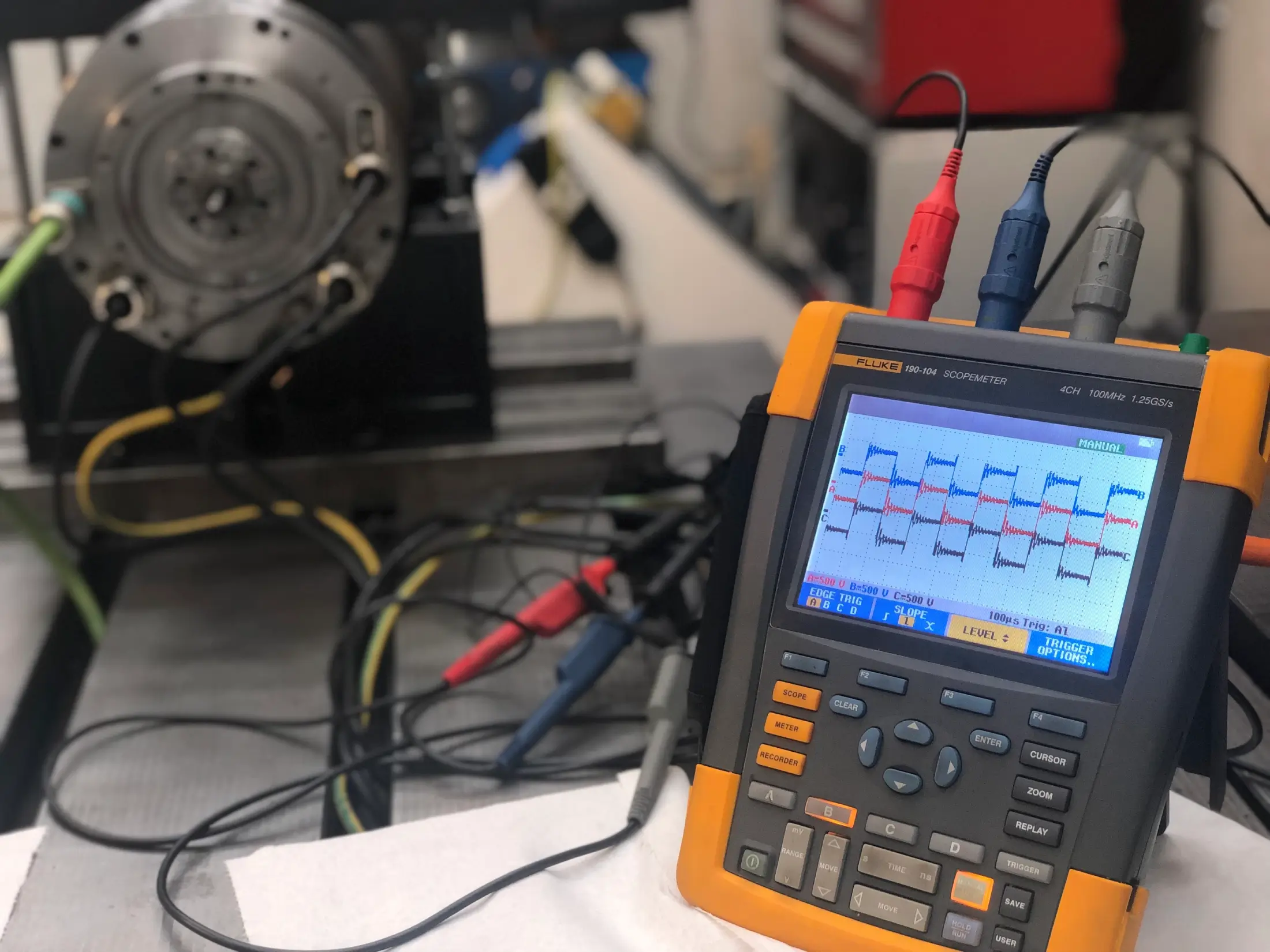

Diagnostika pohonů a řídicí elektroniky

Víme, co se děje i pod krytem vašeho stroje

Nezabýváme se jen mechanickými částmi. Sledujeme také elektrické veličiny, stav řídicí elektroniky a chování pohonů, které často skrývají příčinu nestability nebo poruch.
Díky našemu specializovanému vybavení a zkušenostem umíme rychle odhalit závadu a ve většině případů i okamžitě zasáhnout díky skladovým zásobám náhradních dílů.

Co vše měříme?

  • Proudové odběry a izolační stavy

    Odhalení přetížení, zkratů, vadného napájení

  • Testování synchronních i asynchronních motorů

    Pomocí rázových vln, sledování rovnoměrnosti fází, vibrací a zpětných proudů

  • Termodiagnostika rozvaděčů

    Měření teplot pomocí termokamery pro odhalení přehřívání, netěsností a bodů s přechodovým odporem

  • Diagnostika frekvenčních měničů

    Využíváme zařízení vlastního vývoje, která umožňují detailní sledování funkce a stability měniče

05

Rozšířená měření a pokročilá diagnostika

Na přání provádíme také:

  • Měření tlaku v pneumatických a hydraulických okruzích
  • Sledování průtoku a spotřeby stlačeného vzduchu
  • Měření upínací síly vřetenových jednotek

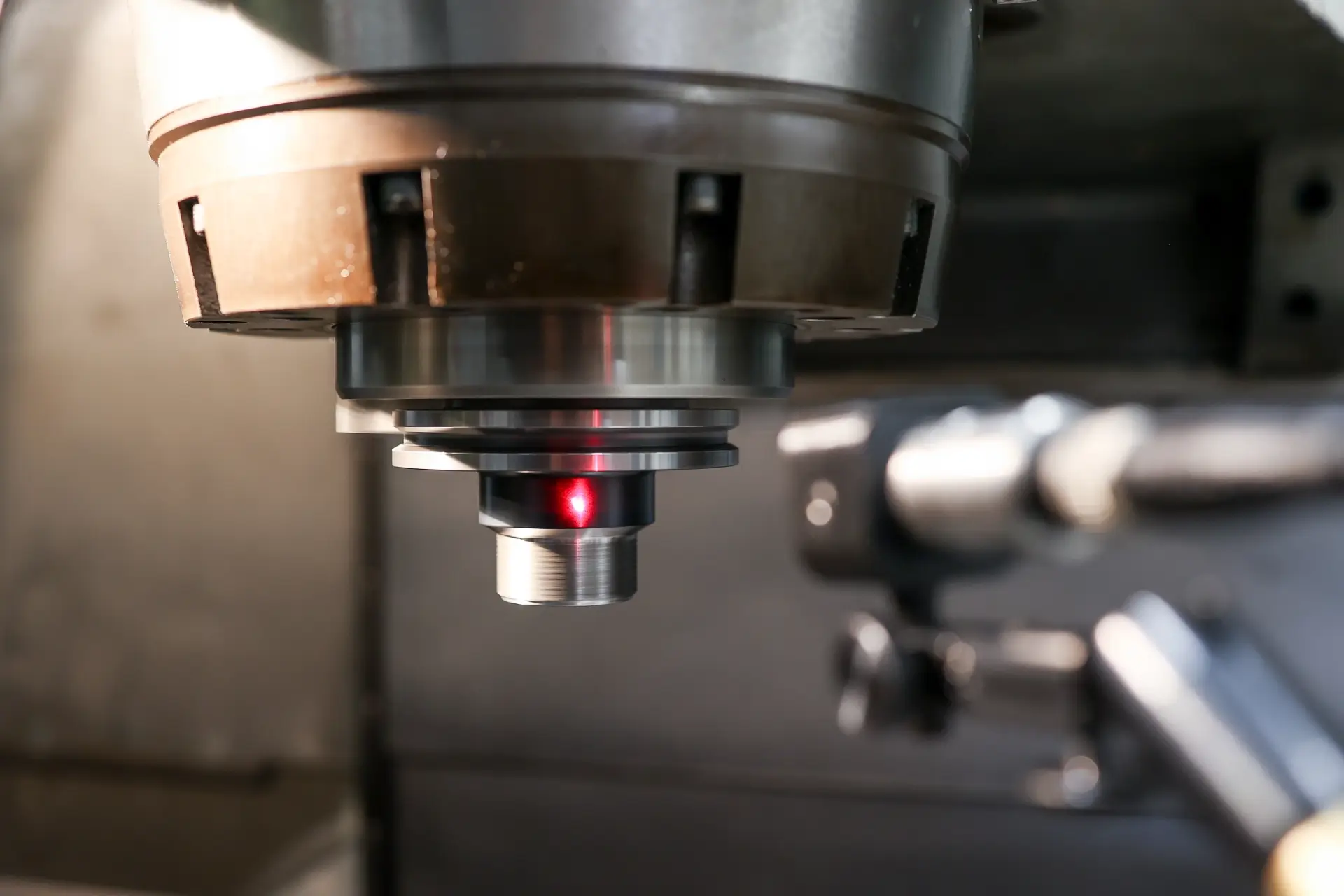

Detail na diagnostiku a měření vřetene ve Vopss

Proč svěřit diagnostiku právě nám?

Nabízíme víc než jen měření – přinášíme komplexní řešení.

Každý stroj má svá specifika, a proto kombinujeme různé metody a zkušenosti napříč obory, abychom vám pomohli udržet techniku ve špičkovém stavu. Co nás odlišuje?

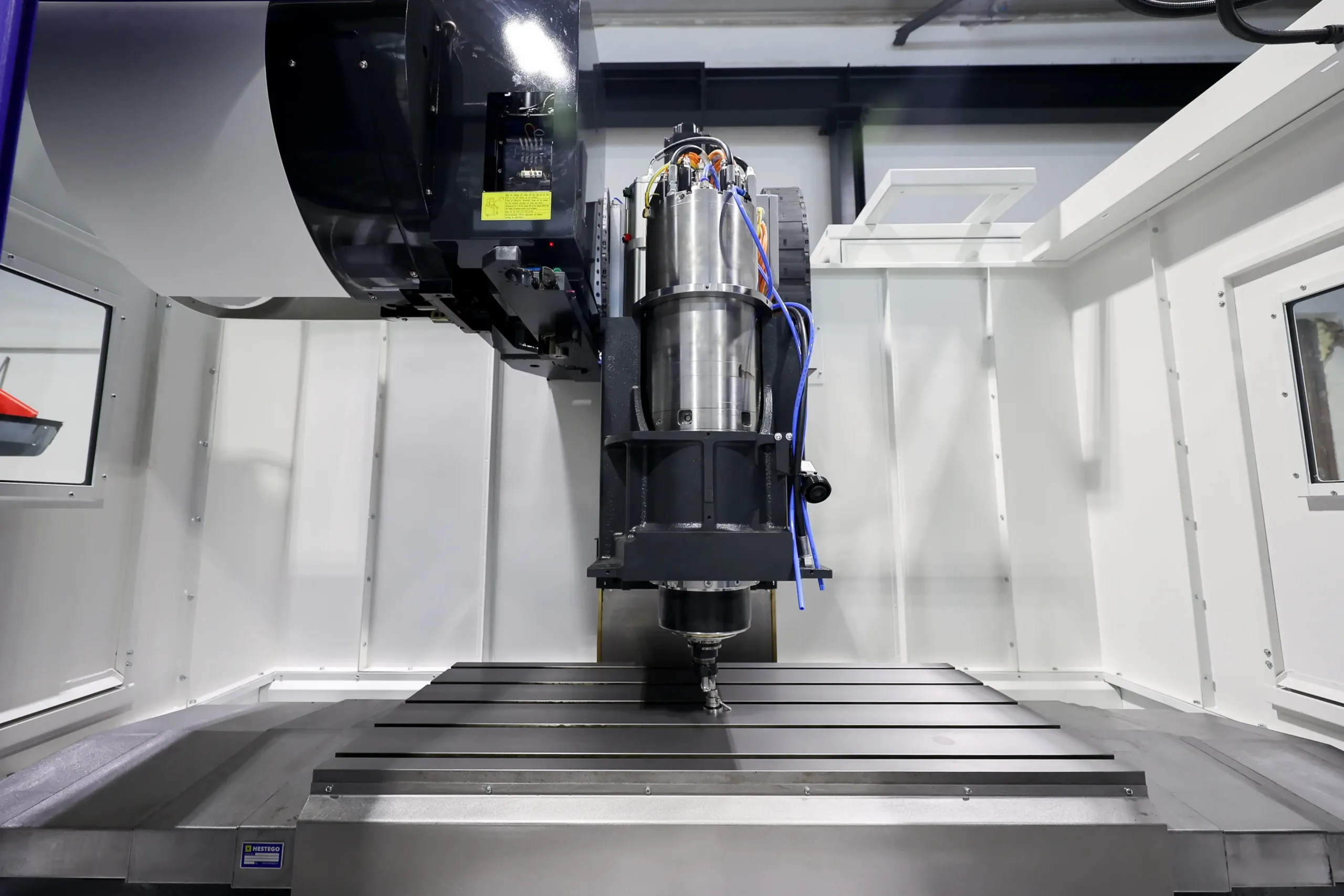

Detail na diagnostiku a měření vřetene

Kompletní a propojený pohled na celý stroj

Mechanika, elektronika, pneumatika i řízení – vše v jednom diagnostickém přístupu

01

Široká škála měřicích metod a přístrojů

Od geometrie až po vibroanalýzu, elektrické testy i online monitoring

02

Okamžitý zásah nebo plánovaná údržba

Měření doplňujeme konkrétním návrhem dalšího postupu

03

Vlastní přípravky a hardware pro nestandardní měření

Dokážeme si poradit i s atypickými stroji či nestandardními situacemi

04

Individuální přístup a technické řešení na míru

Žádné univerzální šablony – vždy řešíme to, co skutečně potřebujete

05

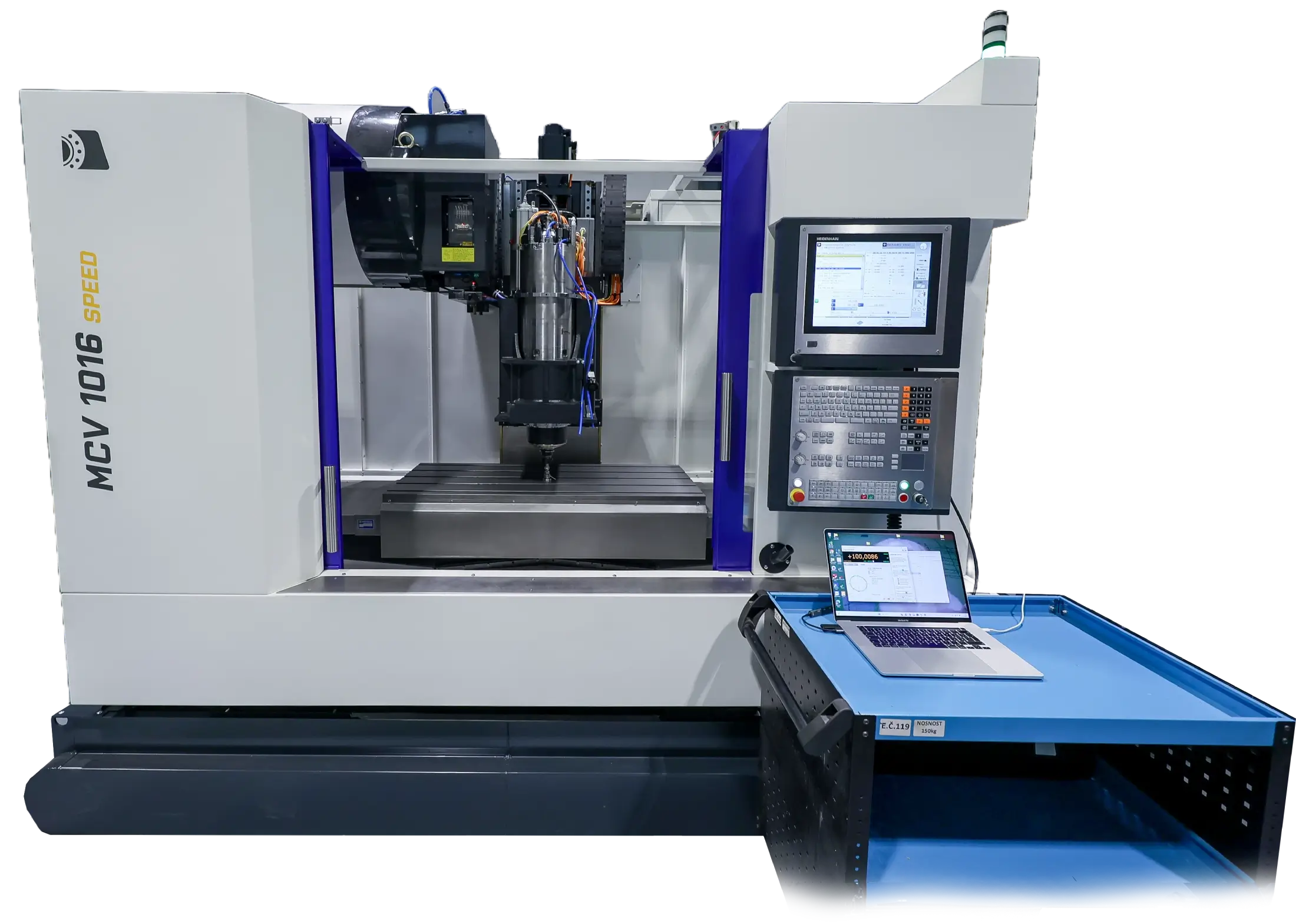

Detail na diagnostiku a měření vřetene

Chcete mít jistotu, že váš stroj běží tak, jak má?

Ozvěte se nám – připravíme diagnostiku přesně podle vašich potřeb a provozních podmínek.
